توضیحات محصول

موتور هیدرولیک BMER Orbit یک موتور هیدرولیک مداری از نوع توزیع روغن انتهایی است.

محدوده جابجایی از 100cc/r تا 750cc/r برای انتخاب می باشد. این می تواند الزامات سرعت و گشتاور تجهیزات مختلف را برآورده کند.

مشخصات موتور هیدرولیک BMER Orbit به شرح زیر است:

1. ساختار جفت روتور استاتور نوع غلتکی، فناوری اصلاح کانتور سیکلوئید روتور، با فشار شروع کم و راندمان بالا.

2. سالها تجربه در پردازش و ساخت، صفحه پورت و صفحه سوپاپ را یکپارچه کنید. ساختار فشرده تر و راندمان بالاتر.

3. استفاده از صفحات تعادل پایداری موتور را در سرعت های پایین تضمین می کند، بنابراین می تواند فشار هیدرولیک بالا را تحمل کند.

4. شفت خروجی موتور توسط بلبرینگ های غلتکی مخروطی سنگین وارداتی پشتیبانی می شود.

توانایی قوی برای مقاومت در برابر بارهای محوری و شعاعی که باعث دوام بیشتر موتور می شود.

5. موتور مهر و موم شفت فشار بالا را می پذیرد، اجازه می دهد فشار پوسته تا 175 بار، بدون نیاز به لوله روغن نشت خارجی از پوشش. هنگام استفاده از لوله نشتی بیرونی محفظه، فشار پوسته را تا 200 بار مجاز کنید.

این سری از موتورها عبارتند از:

فرم استاندارد اتصال موتور/فرم اتصال چرخ/

طراحی سازه ای مانند فرم اتصال کامیون کار هوایی.

با فرم های مختلف اتصال، می تواند جایگزین محصولات مربوطه در چین، اروپا و آمریکا شود و مشتریان در هنگام انتخاب محصولات طیف وسیع تری از انتخاب ها را دارند.

اقدامات احتیاطی هنگام استفاده به شرح زیر است:

1. حداکثر گشتاور و حداکثر سرعت همزمان توصیه نمی شود.

2. حداکثر دمای عملیاتی سیستم توصیه شده. 82 درجه [180 درجه فارنهایت] است.

3. عملیات متناوب - کمتر از 10٪ از هر دقیقه.

مزایای اتصال لوله روغن نشتی بیرونی بدنه:

1. کنترل آلودگی (فلاشینگ محفظه موتور).

2. روغن تخلیه شده از سیستم خنک کننده گرما را از موتور دفع می کند که باعث افزایش طول عمر موتور می شود.

به عنوان یک سازنده حرفه ای قطعات هیدرولیک در چین، شرکت ما متعهد به توسعه محصولات با تکنولوژی بالا و فناوری ساخت است. لطفا در صورت داشتن هرگونه سوال با ما تماس بگیرید.

داده های مشخصات

Displ. سانتی متر³/r		100	125	160	200	230	250	300	350	375	400	475	540	650	750
جریان (LPM)	مداوم	45	45	60	70	70	75	80	80	75	75	75	75	75	75
جریان (LPM)	متناوب	55	60	75	85	85	90	95	95	90	90	90	90	90	90
سرعت (دور در دقیقه)	مداوم	400	360	375	330	290	290	250	220	200	185	160	140	115	100
سرعت (دور در دقیقه)	متناوب	520	490	470	425	365	350	315	270	240	220	195	170	138	120
فشار (بار)	مداوم	205	205	205	205	205	205	205	205	205	190	175	140	120	105
فشار (بار)	متناوب	240	240	240	240	240	240	240	240	240	225	190	175	155	120
گشتاور (N.m)	مداوم	260	325	450	530	625	700	810	905	990	1010	1085	980	1015	1050
گشتاور (N.m)	متناوب	350	450	590	750	870	980	1120	1285	1360	1360	1260	1380	1380	1370

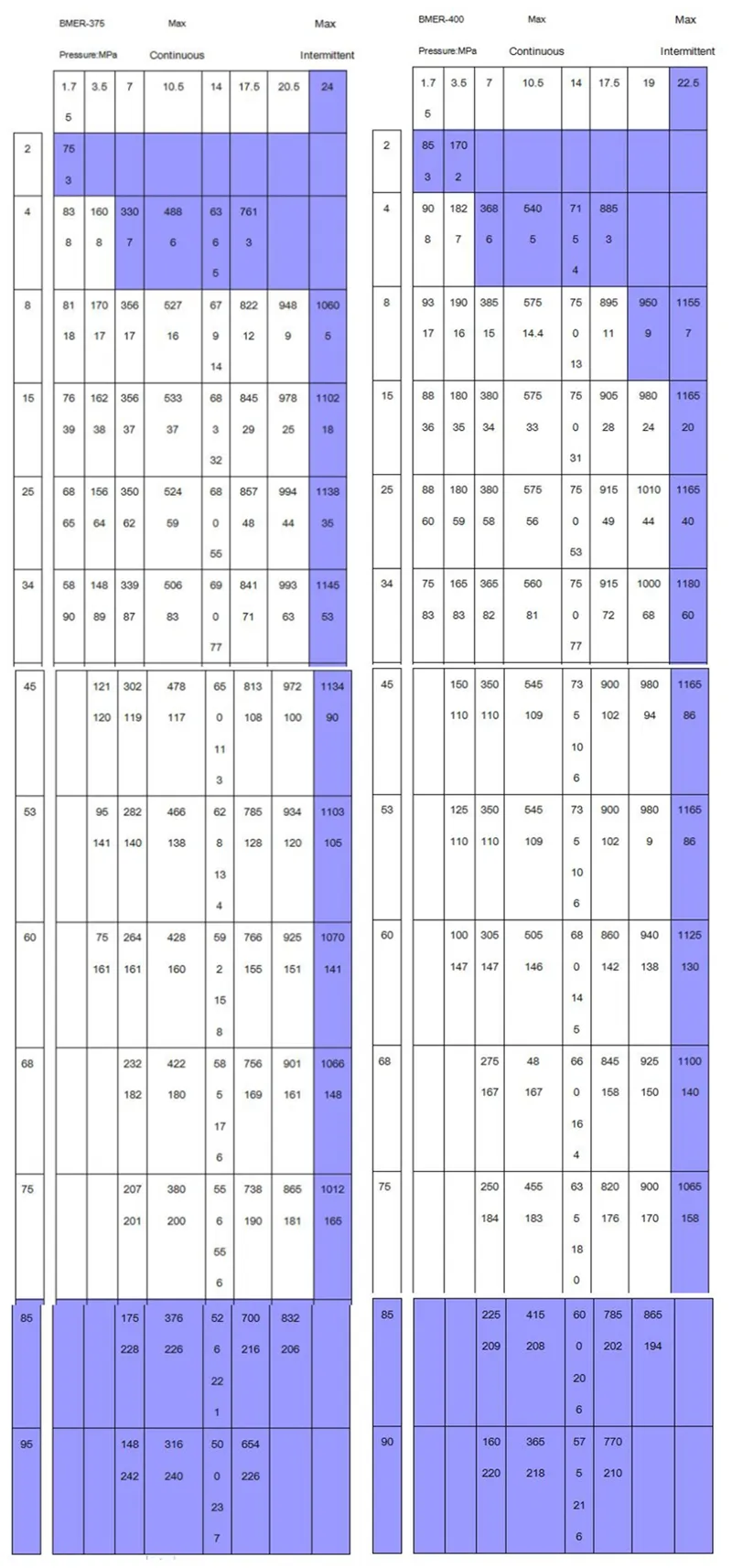

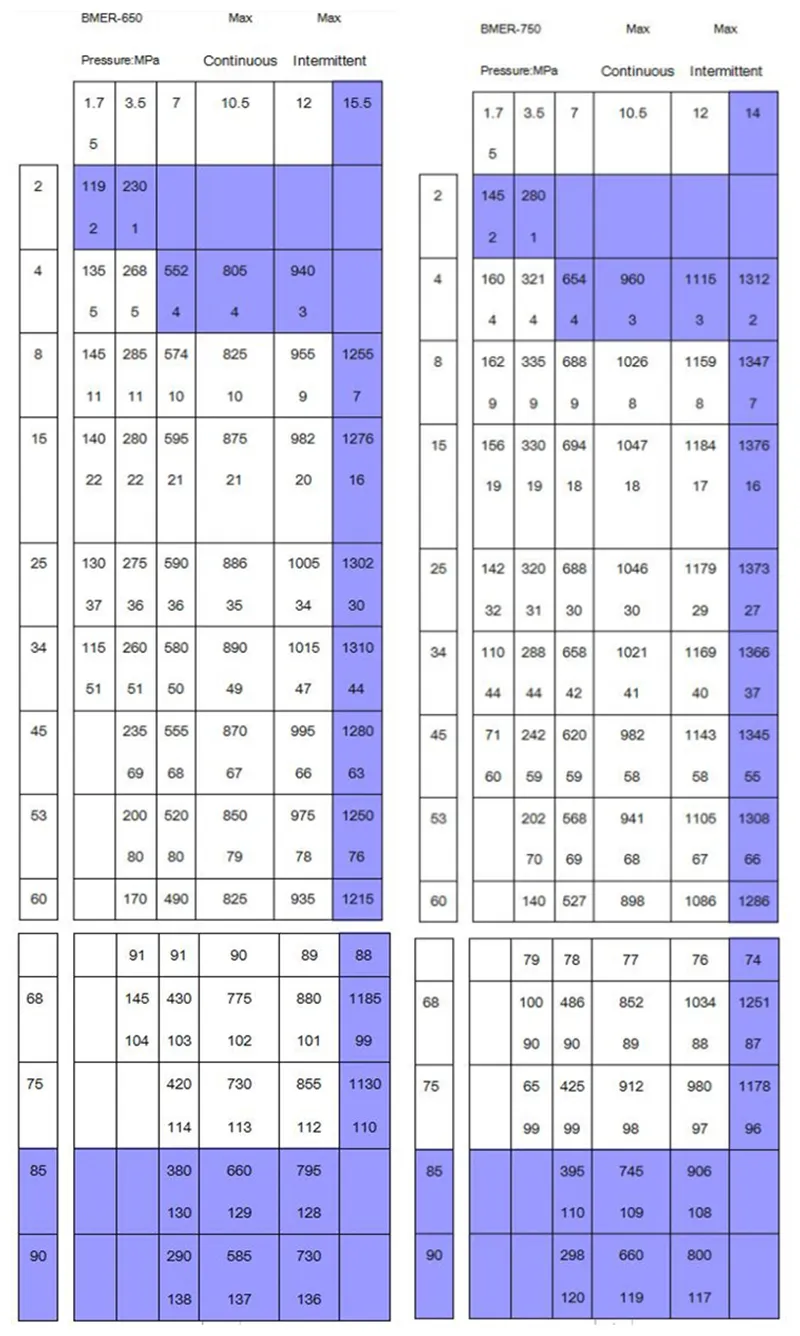

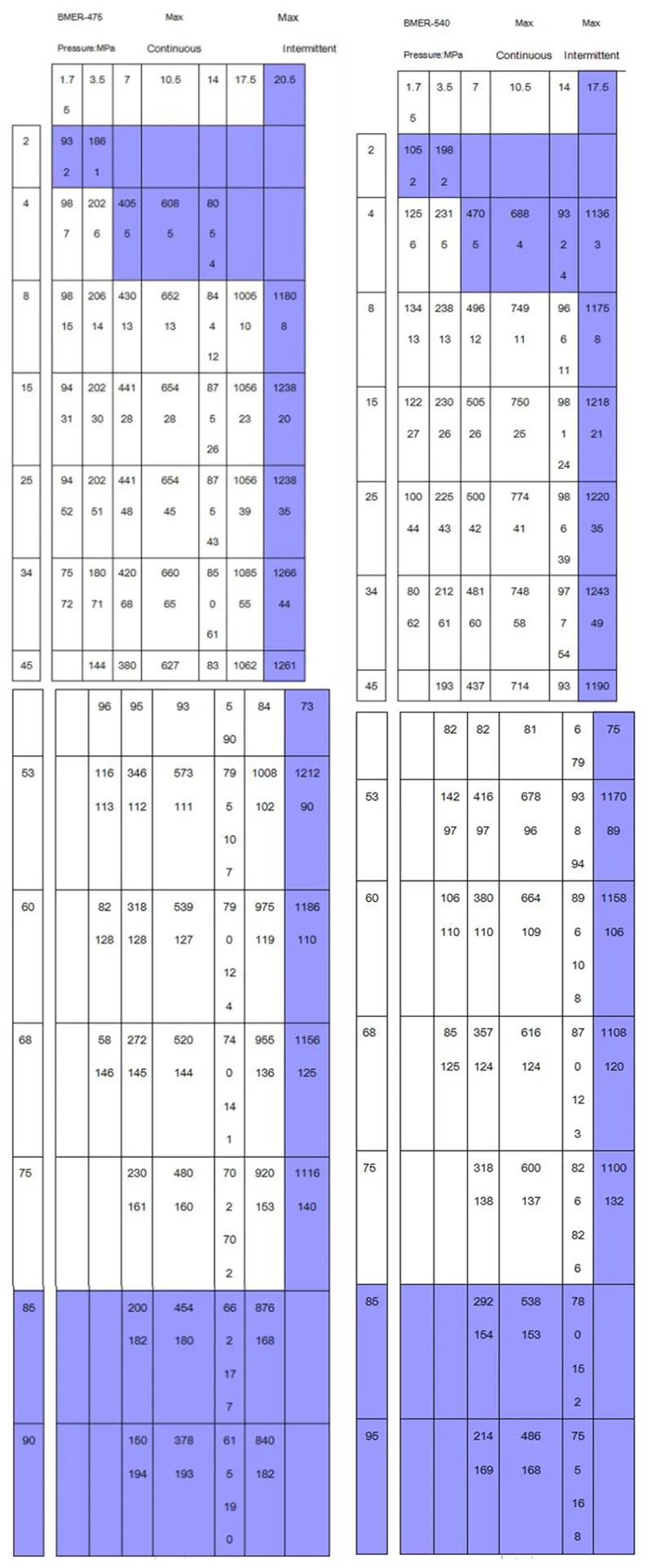

داده های عملکرد

ابعاد

ابعاد شفت

جهت چرخش شفت

فشار آب بند مجاز شفت

اطلاعات سفارش (گیگابایت استاندارد: فلوچارت را انتخاب کنید)

1	2	3		4		5		6		7
کد	جابجاش کن )CC٪ 2fr (	الماس، فلنج، بندر		شفت خروجی		چرخش جهت		رنگ کنید		عملکرد ویژه
بیمر	100	P1	4-φ13.5 فلنج الماس φ82.55x2.8, پورت 7/{1}} O-ring	A1	شافت استوانه ای φ31.75 کلید موازی 7.96X7.96X31.75	L	استاندارد	N	بدون رنگ	هیچ یک	استاندارد
	125	P2	4-φ13.5 فلنج الماس φ82.55x2.8, پورت 1/2-14NPTF	A2	شفت استوانه ای φ32 کلید موازی10X8X36			Q	آبی
	160	P3	4-φ13.5 فلنج الماس φ82.55x2.8, پورت G1/2	A3	خاردار φ31.{1}}DP12/24
	200	P4	6-φ13.5 فلنج الماس φ82.55x2.8, پورت 7/{1}} O-ring	A4	شفت مخروطی φ31.75 کلید موازی7.96X7.96X25.4
	250	P5	6-φ13.5 فلنج الماس φ82.55x2.8, پورت 1/2-14NPTF	A5	شفت استوانه ای φ25.4 کلید موازی6.35X6.35X31.75
				A6	شفت استوانه ای φ25 کلید موازی 8X7X32
	300	P6	6-φ13.5 فلنج الماس φ82.55x2.8, پورت G1/2	A7	خاردار φ25.4 SAE6B6-25.32x20.6x6.25	R	در مقابل	B	مشکی
	375	P7	4-φ13.5 فلنج الماس φ82.55x2.8 پورت 1/2-14فاصله NPTF مرکز به مرکز 50.8	A8	اسپلینت شده 6-30x26x6
	400	P8	6-φ13.5 فلنج الماس φ82.55x2.8, پورت روغن اتصال صفحه 1/2	A9	پسوند شفت φ38.1 کلید موازی 7.96X7.96X31.75
								S	خاکستری نقره ای
	475	P9	4-φ13.5 چرخ φ82.55x5 پورت 7/{1}} O-ring	A10	شفت مخروطی φ38.1 کلید موازی 9.52X9.52X25.4 (دو طرفه)
				A11	شافت استوانه ای φ35 کلید موازی 10X8X45
	540	P10	4-φ13.5 فلنج چرخ φ82.55x5 پورت 1/2-14NPTF	A12	شفت استوانه ای φ38.1 کلید موازی 9.52X9.52X42
	650	P11	4-φ13.5 فلنج چرخ φ82.55x5 پورت G1/2	A13	شفت مخروطی φ38.1 ویژه کامیون کار هوایی کلید موازی 7.96X7.96X31.75
	700	P12	کامیون کار هوایی چرخ فالنج، خلبان φ82.55 پورت 9/16-18unc O-ring
	750	P13	کامیون کار هوایی چرخ فالنج، خلبان φ82.55 پورت 1/2-14NPTF
		P14	کامیون کار هوایی چرخ فالنج، خلبان φ82.55 پورت G1/2

توجه: در هنگام استفاده از جدول، لطفا کد ردیف های سمت چپ را در ناحیه خط تیره پر کنید و به ما بدهید که اطلاعات کد شامل ساخت، جابجایی، فلنج نصب است. شفت و پورت های خروجی اگر مشخصات در جدول نیست یا شرایط خاصی دارید، لطفاً با ما تماس بگیرید (واتساپ+8615106778662).

سوالات متداول

س: تاریخ تحویل پس از ثبت سفارش چیست؟

پاسخ: این بستگی به این دارد که محصولاتی که خریداری می کنید موجود باشد یا خیر. اگر موجودی داشته باشیم، می توانیم حمل و نقل را در 2 تا 3 روز ترتیب دهیم. در غیر این صورت زمان تحویل با توجه به زمان تولید کارخانه تعیین می شود.

س: اگر محصولات الزامات را برآورده نکنند، چگونه مشکل را حل کنیم؟

پاسخ: اگر محصولات با نمونه های مشتری مطابقت نداشته باشند یا دارای مشکلات کیفی باشند، شرکت ما مسئول خواهد بود.

س: چگونه گشتاور را محاسبه کنیم؟

پاسخ: فرمول محاسبه به شرح زیر است:
گشتاور (نیوتن متر) {{0}} جابجایی (سی سی/ دور) x فشار کاری (MPa) x 0.16 (ضریب)
طبق قضیه تابعی: Vm (ml بر رادیان) × w (رادیان در ثانیه) × p (MPa، فشار دیفرانسیل) × (بازده موتور هیدرولیک کل) {{0}} w (رادیان در ثانیه) × T (Nm)؛ بنابراین T =Vm×P×η; که در آن میلی لیتر بر رادیان Vm به میلی لیتر در هر دور تبدیل می شود و باید بر 2π تقسیم شود که در 0.16 ضرب می شود.
تغییر مکان را می توان از روی برچسب محصول مشاهده کرد. فشار کاری به فشار سنج در ورودی موتور هیدرولیک مدار بستگی دارد. با دانستن این دو مقدار می توانید گشتاور خروجی موتور هیدرولیک مدار را در این زمان محاسبه کنید.

س: چه نوع مدار موتوری وجود دارد؟

الف: مدار موتور هیدرولیک دارای اتصال سری و موازی است.
